產品介紹
ViewSonic LDM136-151 是一款創新科技的 136 吋多合一 LED 顯示器，能大幅提升企業和教育場合中的視聽體驗。LDM136-151 具備高達 600 尼特亮度、6500:1 高對比度，以及高達 3840Hz 更新率，搭載雙 30W 專業級揚聲器，無論在任何空間，都能提供絕佳質感音效。多合一設計使安裝操作變得更加簡單，兩人就能在兩小時內完成，大幅度降低人工成本和設備閒置時間。LDM136-151 採用新型封裝技術（GOB Technology），獲得了 IP54 防護等級，不僅能防潮、防塵，也提供堅固的防碰撞保護、可加強螢幕耐用度。擁有 31mm 超薄設計和 6mm 細邊框，不僅外觀時尚，並能提供無縫寬闊的觀看體驗。可拆卸控制盒設計，當無須使用時可從顯示器下方拆卸並於面板背後收納，突顯出顯示器超薄無邊框設計的極簡美學。此外，LDM136-151 支援分割畫面/子母畫面顯示，以及和無線內容分享功能，提升團隊協作的靈活性；相容 AV 控制系統，讓 IT 團隊可以遠端操作管理，增加了使用上的便利性。璀璨耀眼的迷人視覺
LDM136-151 136 吋 All-in-One 直視型 LED 顯示器具備令人驚艷的畫面清晰度，擁有高達 600 尼特的亮度，可進行 100 級調節，並且具有 6500:1 卓越對比度，能呈現出璀璨耀眼的視覺效果。即使在光線充足的大型場所中，也能輕鬆脫穎而出。擁有 3840 Hz 高更新率，將影像呈現效果提升至前所未有的卓越水平。無縫、超薄、無邊框設計

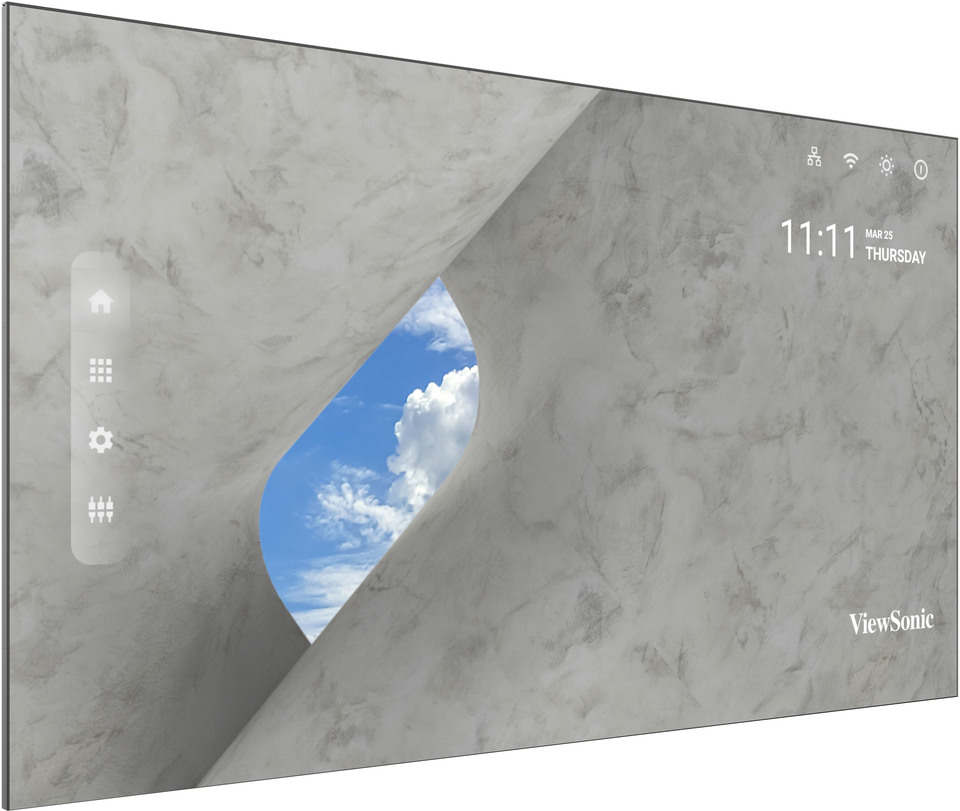

LDM136-151 配備寬達 136 吋的大畫面，其尺寸超過 9 台 46 吋 LCD 顯示器的總和，提供了無縫的內容展示，寬闊無縫搭配無框設計，帶來了真正的沉浸式視覺體驗。極簡且現代的設計，以及只有 31mm 的薄厚度，能完美融入各種空間與室內裝潢中。All-in-One 設計，簡化安裝流程

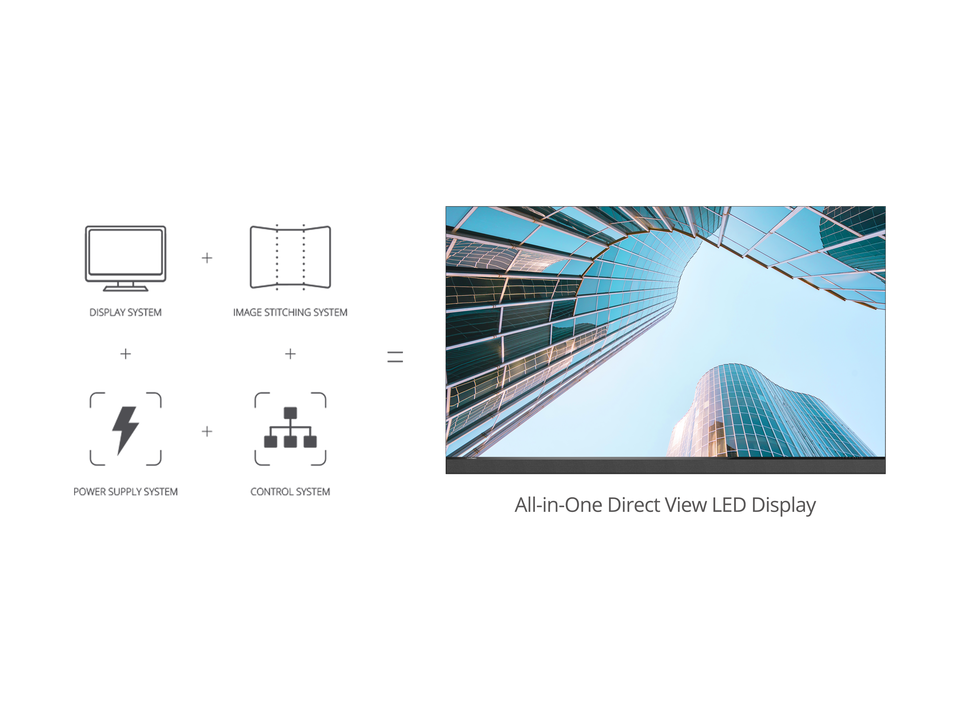

LDM136-151 LED 顯示器的 All-in-One 多合一設計簡化了安裝過程，無需配置電源供應、控制、圖像拼接和顯示系統。開啟 LED 顯示器即可開始操作。模組化設計，安裝更輕鬆
LDM136-151 LED 顯示器採模組化設計，僅需兩個人就能在兩小時內安裝完成*。每一 LED 模組在安裝過程中會自動配置和校準到其特定的位置完成設置，確保安裝過程順暢且輕鬆。*僅限於接受過 ViewSonic 培訓和認證的人員。
GOB 表面封裝技術，提高整體耐用性
採用 Glue-on-Board (GOB) 封裝技術，能防潮、防塵，同時增強了對碰撞的抵抗力，從而提高了螢幕的整體耐用性；透過透明環氧樹脂膠封裝 LED 模組表面，增強安裝和使用過程中的保護。擁有 IP54* 等級認證，能夠防碰撞、灰塵和濕氣，是公共空間如大廳、購物中心和大眾運輸影像展示的最佳選擇。*僅 LED 模塊表面達到 IP54 等級

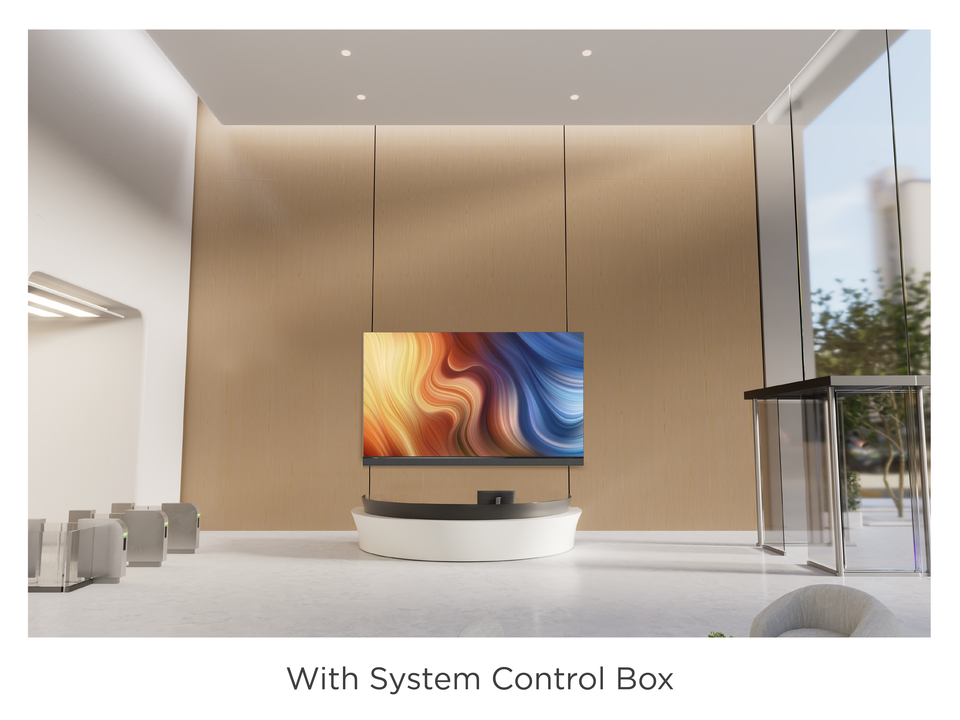

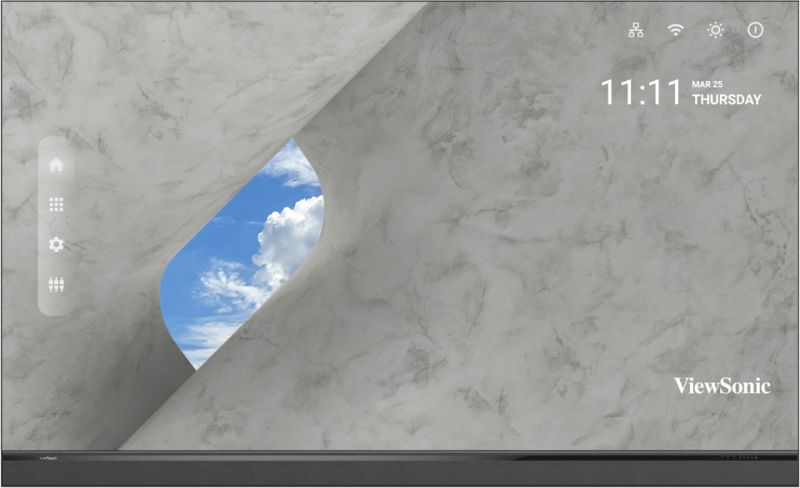

可拆卸式系統控制盒，實現簡約外觀
系統控制盒可以輕鬆地從 LED 顯示器上拆卸，實現了 99% 螢幕佔比，無縫融入任何設計風格中。控制盒還可以放置在距離 LED 顯示器達 10 公尺處，能更靈活地控制面板。無縫協作功能，同時顯示多個輸入源畫面

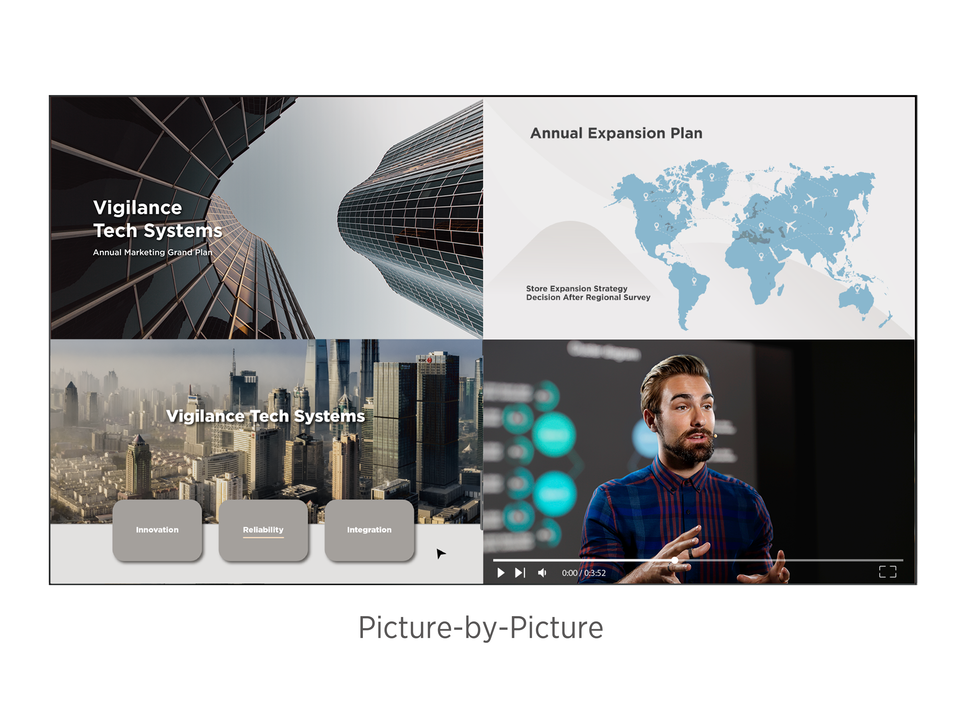

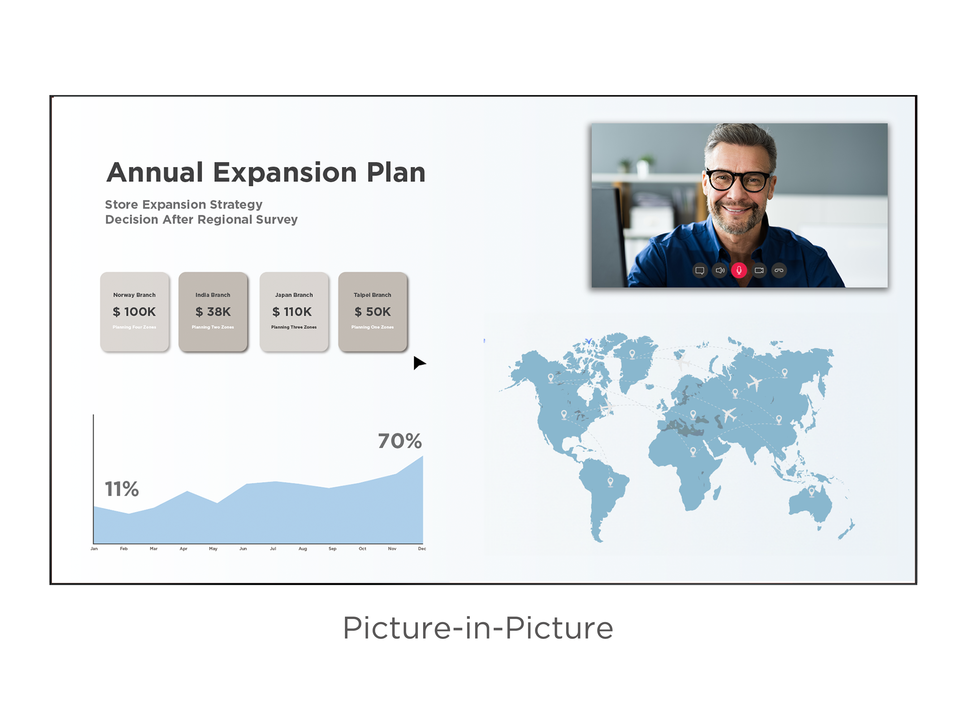

透過直覺式分割畫面功能提升協作內容分享。這款 LED 顯示器無縫支援畫面分割功能（Picture-by-Picture，最多可分割並同時顯示 4 個不同訊號源）和子母畫面( Picture-in-Picture ) 顯示，打造出動態且多功能的協作體驗。*這兩種顯示模式僅適用於 HDMI 輸入源。
LAN 網路控制功能，實現中心化管理
LDM136-151 與 Crestron 和 myViewBoard Manager 相容，透過LAN 網路控制功能，能輕鬆地以電腦有效地管理多個顯示器的配置。

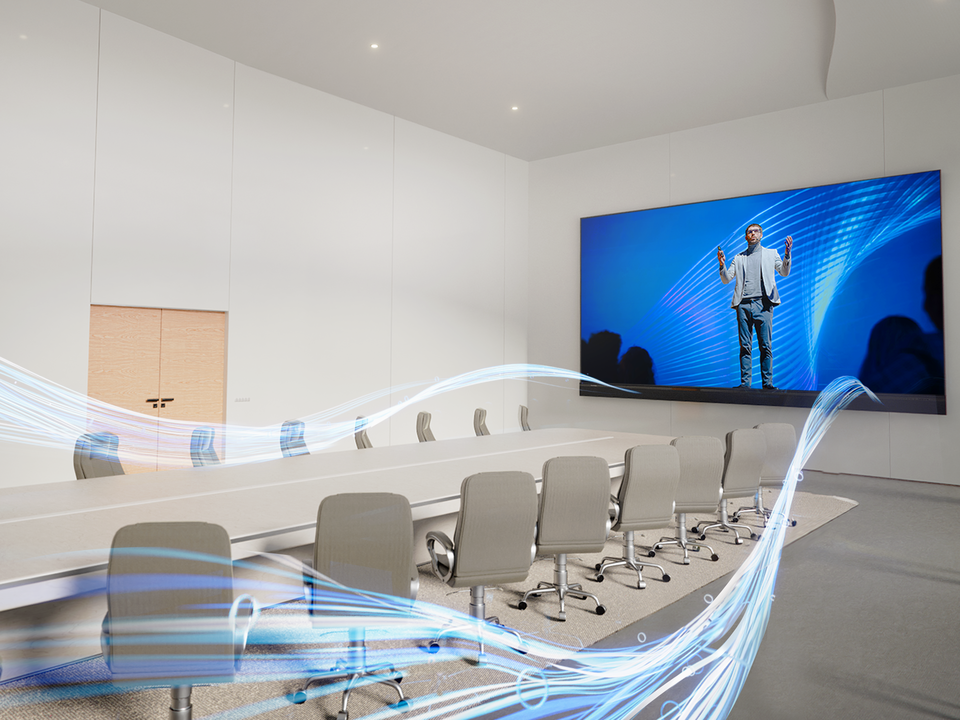

專業級揚聲器震撼音效
搭載雙 30W 專業級揚聲器，無論在任何空間，確保即使在大型場地中也能提供絕佳質感音效。易於維護 - 電動真空抽吸工具
LED 組件可帶電插拔，透過使用電動真空抽吸工具便能輕鬆更換有瑕疵的模組，不必移動整台 LED 顯示器進行維修。跨設備無線共享內容

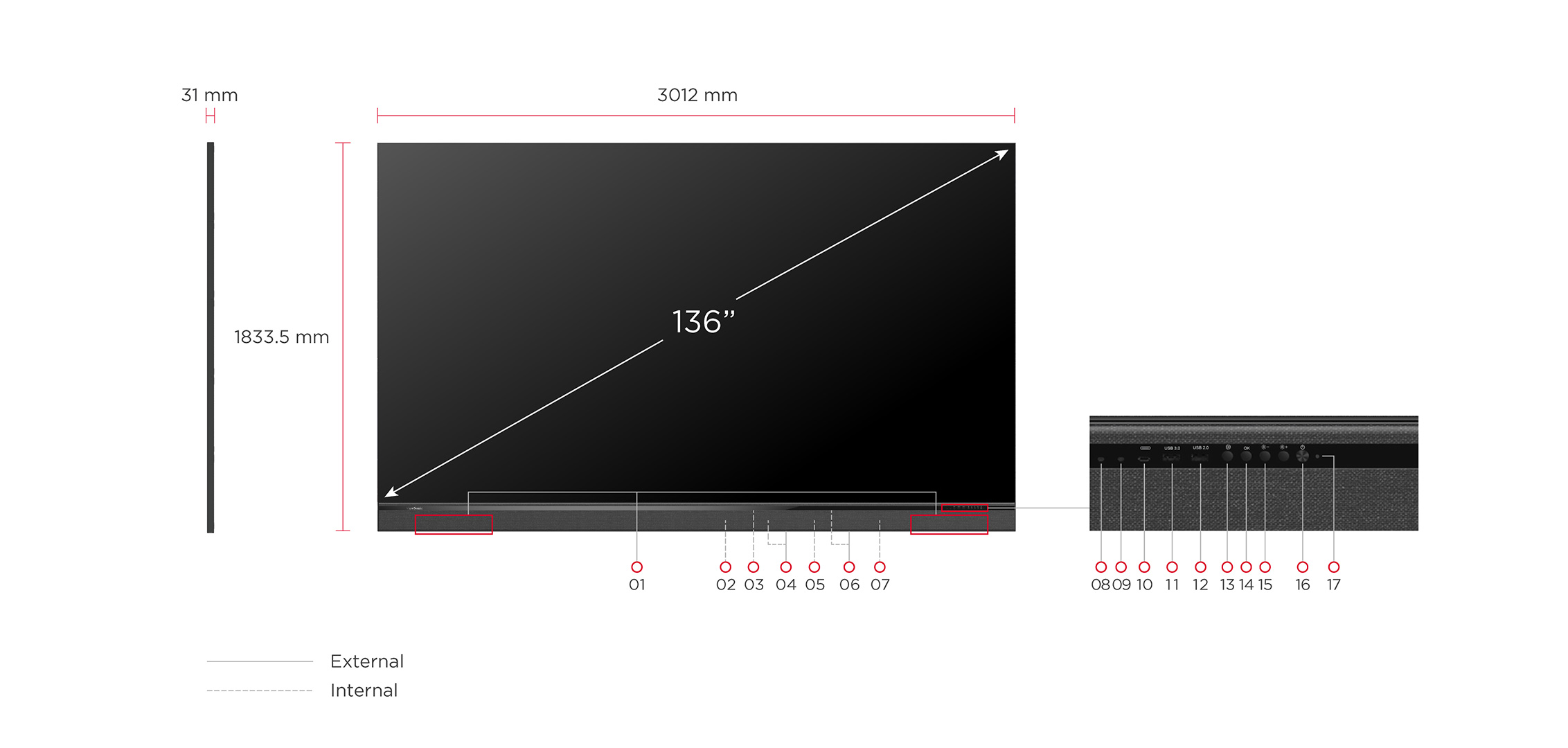

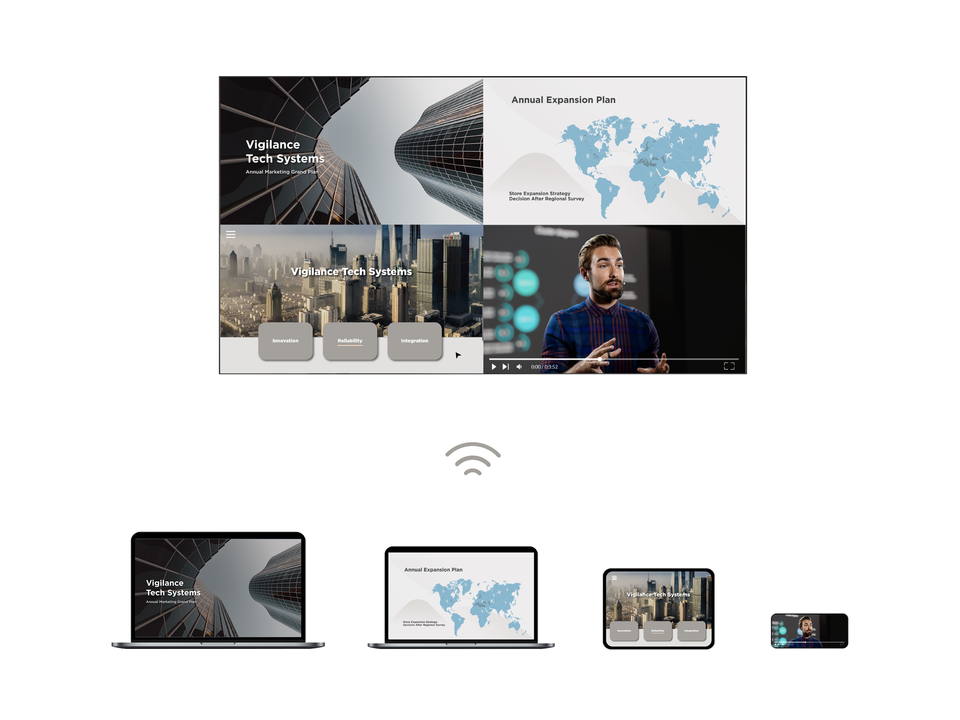

內建 OS 和 2.4G / 5G Hz Wi-Fi和預先安裝的vCast應用程式，支援使用者從單個或多個行動裝置無線分享影像內容至 LED 顯示器。外觀尺寸 & I/O 連接埠
- Speakers
- HDMI Out
- SPDIF Out
- HDMI In*4
- LAN
- Audio Out*2
- IR Interface
- Light Sensor
- IR Receiver
- USB-C
- USB-A 3.0
- USB-A 2.0
- Menu Control: Setting
- Menu Control: Enter
- Menu Control: Brightness Level
- Power Button
- Indicator Light
規格
- 規格資訊Screen Size: 136"
顯示區域 (mm): 3000 (H) x 1687.5(V)
原始解析度: 1920x1080
Panel Technology: Direct view LED
LED Package Type: SMD 3 in 1 (GOB)
Bonding Wire: Copper
Pixel Pitch (mm): 1.56
Brightness (max.): 600 nits (100 levels adjustable)
Contrast Ratio (typ.): 6500:1
顯示方向: Landscape
Viewing Angles (typ.): H = 170, V = 170
LED Lifetime (typ.): 100,000 Hours
本機儲存空間: Total 32GB
(26GB available storage)
內建作業系統: Android 9.0
支援解析度: VGA(640 x 480) to 4K(3840 x 2160@60hz)
HDTV 相容性: 480p, 576p, 720p, 1080p, 2160p
水平頻率: 31K-94kHz
垂直掃描率: 56-85Hz - 輸入HDMI: 4
(HDMI 2.0/HDCP 2.2)
(internal x3, external x1)
USB Type A: 3
(USB3.0 x1, USB2.0 x2)
RJ45 Input (Internet): 3
(internet x2, control x1)
IR in (3.5mm): 1
Wi-Fi Input: 2.4G/5G Hz
USB Type C: 1
(data only) - 輸出HDMI out: 1
(HDMI 1.4/HDCP 1.4)
(internal x1)
喇叭: 30Wx2
音源輸出 (3.5 mm): 2
S/PDIF: 1
USB Type A (供電): Shared with USB A input
(USB 3.0 5V/0.9A x1, USB 2.0 5V/0.5A x1, USB 2.0 5V/2A x1)
USB Type C (Power): Shared with USB Type C input
(5V/1A x1)
- 調整選項RJ45 (LAN control): 1(shared with internet)
USB Type A (Services): 1(shared with USB A input)
RS232 (DB 9-pin female): 1
IR Receiver: 1 - 其他電源供應電壓: 100-120V/20A ~ 50/60Hz or 220-240V/10A ~ 50Hz
(vary by country)
電源消耗: 609W (typ), 1740W (max)
< 0.5W (Hibernate)
運作時溫度: 0~40℃
Total LED Module Quantity: 100
Ingress Protection Rating: IP54(Front)
Impact Protection Rating: IK06(Front)
淨重: 357.14 lbs
(162 kg)
Gross Weight: 668 lbs
(303kg)
Product Dimensions (WxHxD): 118.58 x 72.19 x1.2 inches
(3012 x 1833.5 x 31mm)
Product Dimensions (WxHxD) with wall mount: 118.58 x 72.19 x 2.1 inches
(3012 x 1833.5 x 53mm)
Packing Dimensions (WxHxD) : 77.95 x 42.28 x 39.37 inches
(1980 x 1074 x 1000mm) - Standard Accessories電源線: 1
LAN Cable (Cat 5E): 1
IR Extender Cable: 1
遙控器: 1
Installation Guide: 1
壁掛: 1
Spare Parts: LED module x7
Maintenance Tool: LD-MK-004 x1
LD-MK-006 x1 - Optional AccessoriesMaintenance Tool: LD-MK-004
LD-MK-006

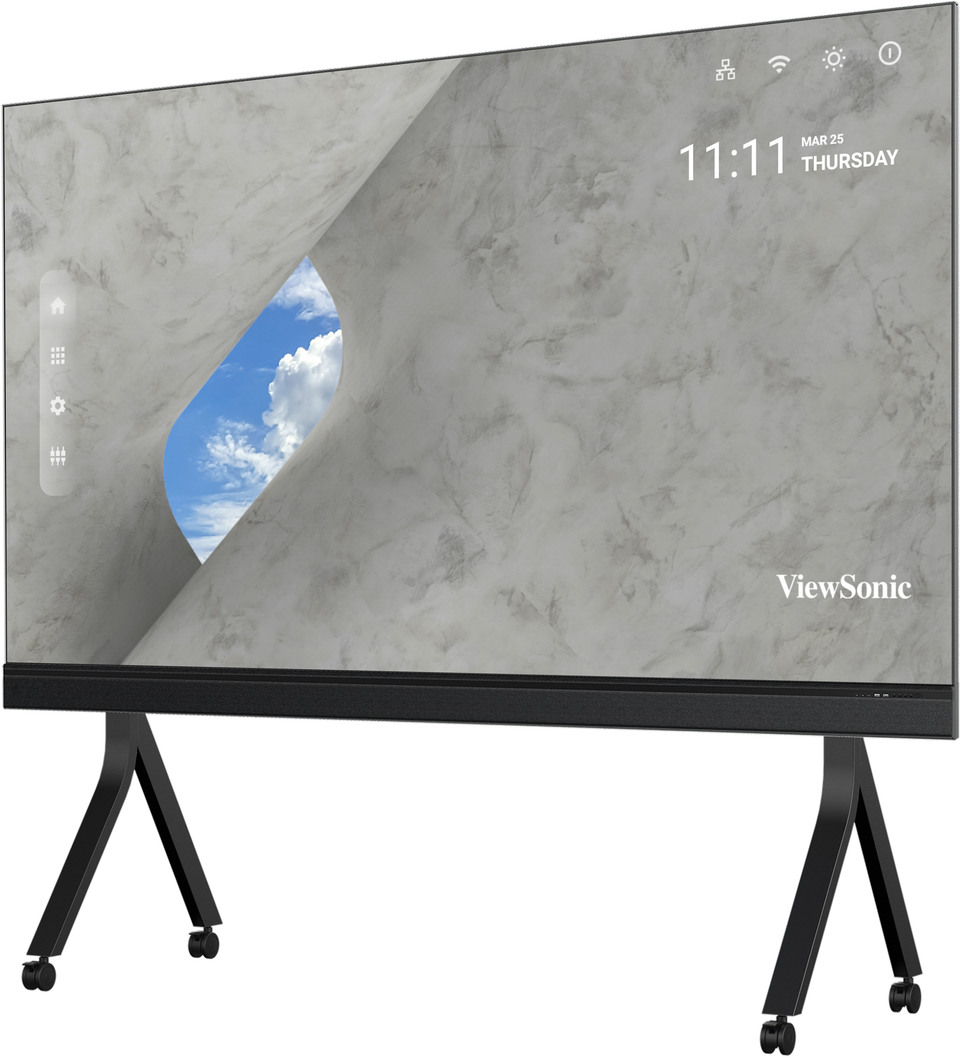

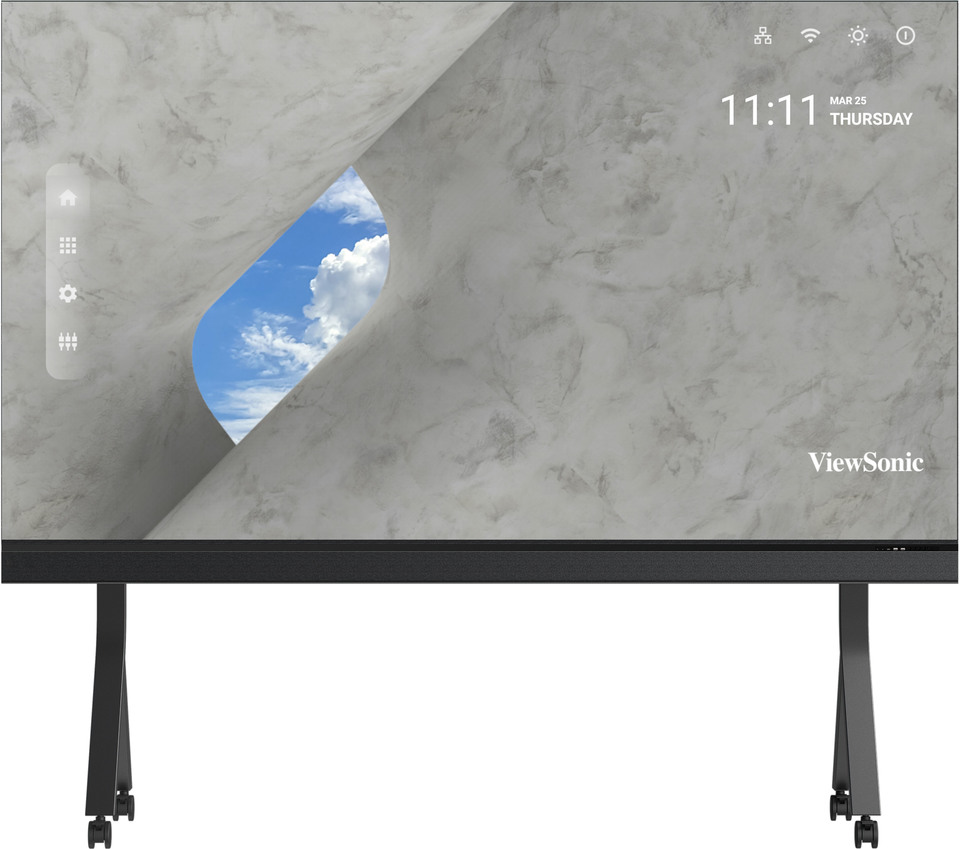

Floor Stand: LD-STND-009
